Laboratorio 6

-->
El objetivo de este laboratorio es Controlar un LED RGB con el Arduino,
controlando la intensidad de sus colores con una interfaz en Proccesing.

Herramientas:

-1 computador
-software "arduino"
-software "fritzing"
-software "proccesing"
-Hardware Arduino UNO
-1 Led RGB
-3 Resistencias
-Protoboard
-alambre para protoboard

- Diagrama en Protoboard

- Diagrama Esquematico

- Imagenes del Montaje

- Código Arduino

int ledR = 11; int ledG = 10; int ledB = 9; int valor; void setup() { pinMode(ledR, OUTPUT); pinMode(ledG, OUTPUT); pinMode(ledB, OUTPUT); Serial.begin(9600); } // the loop routine runs over and over again forever: void loop() { //x = Serial.read(); while (Serial.available() < 1); char letra = Serial.read(); while (Serial.available() < 1); valor = 255-Serial.read(); if (letra == 'r') analogWrite(ledR, valor); if (letra == 'g') analogWrite(ledG, valor); if (letra == 'b') analogWrite(ledB, valor); }
-->

- Código Proccesing

// utilizar la libreria ControlP5 import controlP5.*; import processing.serial.*; // definir la variable cp5 del tipo ControlP5 ControlP5 cp5; Serial puerto; // como deseamos controlar los colores RGB // necesitamos 3 variables int valR = 128; int valG = 128; int valB = 128; // configuración inicial void setup() { size(240, 500); // tamaño de la ventana noStroke(); // no dibujar el border del rectángulo // crear el objeto ControlP5 cp5 = new ControlP5(this); // crear el Slider para el color Rojo Slider slideR = cp5.addSlider("R", 0, 255, 128, 15, 180, 50, 300); slideR.setColor( new CColor( 0xFFAA0000, 0xFF550000, 0xFFFF0000, 0xFFFFFFFF, 0xFFFFFFFF)); // crear el Slider para el color Verde Slider slideG = cp5.addSlider("G", 0, 255, 128, 95, 180, 50, 300); slideG.setColor( new CColor( 0xFF00AA00, 0xFF005500, 0xFF00FF00, 0xFFFFFFFF, 0xFFFFFFFF)); // crear el Slider para el color Azul Slider slideB = cp5.addSlider("B", 0, 255, 128, 175, 180, 50, 300); slideB.setColor( new CColor( 0xFF0000AA, 0xFF000055, 0xFF0000FF, 0xFFFFFFFF, 0xFFFFFFFF)); String COM = Serial.list()[0]; puerto = new Serial(this, COM, 9600); } // dibujar cada frame void draw() { background(0xFF444444); // color gris del fondo // definir el color de relleno combinando los valores // de los colores de los 3 Sliders fill(valR, valG, valB); // dibujar el rectángulo con ese color rect(15, 15, 210, 150); } // actuar cuando ocurra un evento con los Sliders public void controlEvent(ControlEvent theEvent) { // guardar el nombre y valor del evento String nombre = theEvent.getController().getName(); int valor = int(theEvent.getController().getValue()); // guardar el valor en la variable para cada color if (nombre == "R") { valR = valor; puerto.write('r'); puerto.write(valR); } if (nombre == "G") { valG = valor; puerto.write('g'); puerto.write(valG); } if (nombre == "B") { valB = valor; puerto.write('b'); puerto.write(valB); } }

- Vídeo del Funcionamiento

-->

Laboratorio 5

El objetivo de este laboratorio es Controlar un LED RGB desde el Arduino,
controlando la intensidad de sus colores con 3 potenciometros.

Herramientas:

-1 computador
-software "arduino"
-software "fritzing"
-Hardware Arduino UNO
-1 Led RGB
-3 Resistencias
-3 Potenciometros
-Protoboard
-alambre para protoboard

- Diagrama en Protoboard

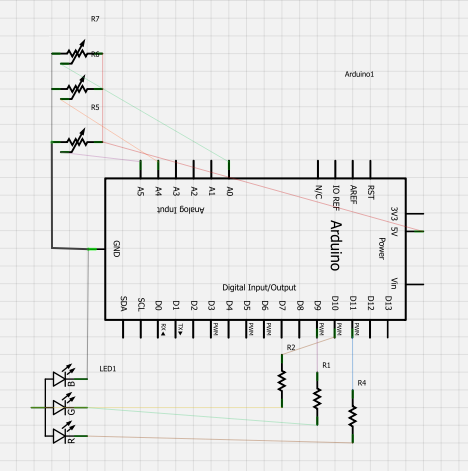

- Diagrama Esquematico

- Imagenes del Montaje

- Código Arduino

int x,y,z,pot1,pot2,pot3; void setup() { pinMode(9, OUTPUT); pinMode(10, OUTPUT); pinMode(11, OUTPUT); pinMode(A5, INPUT); pinMode(A4, INPUT); pinMode(A0, INPUT); } void loop() { pot1=analogRead(A5); x=map(pot1,0,1023,0,255); pot2=analogRead(A4); y=map(pot2,0,1023,0,255); pot3=analogRead(A0); z=map(pot3,0,1023,0,255); analogWrite(9, x); analogWrite(10, y); analogWrite(11, z); }
-->

- Vídeo del Funcionamiento

-->

Laboratorio 4

-->
El objetivo de este laboratorio es Controlar 6 LEDS desde el Arduino, un LED encendido que se mueve de izquierda a derecha, obedeciendo a una interfaz en Processing.

Herramientas:

-1 computador

-software "arduino"

-software "fritzing"

-software "processing"

-Hardware Arduino UNO

-6 Leds

-6 Resistencias

-Protoboard

-alambre para protoboard

Diagrama en Protoboard:

Diagrama Esquematico:

Imagenes del Montaje:

Código en Arduino:

int led[6]={2,3,4,8,9,10}; // el arreglo de LEDs que cada quien maneja int i, numLED=0; void setup() { Serial.begin(9600); for(int i=0;i<6;i++) pinMode(led[i], OUTPUT); // Aquí configuran los puertos de sus LEDs } void loop() { if (Serial.available() > 0) numLED = Serial.read(); // Aquí prenden/apagan el LED que corresponde a numLED proceso(i); } void proceso(int i) { digitalWrite(led[i], HIGH); // turn the LED on (HIGH is the voltage level) delay(50); // wait for a second digitalWrite(led[i], LOW); // turn the LED off by making the voltage LOW delay(30); }

Código Processing:
import processing.serial.*; import controlP5.*; ControlP5 cp5; Serial puerto; int LED; void setup() { size(700,200); noStroke(); cp5 = new ControlP5(this); cp5.addSlider("LED") .setPosition(50,50) .setWidth(600) .setHeight(30) .setRange(5,0) .setValue(3) .setNumberOfTickMarks(6) .setSliderMode(Slider.FLEXIBLE); String COM = Serial.list()[1]; puerto = new Serial(this, COM16, 9600); } void draw() { background(100); puerto.write(LED); delay(100); // machete! cambiar para enviar el valor LED solo si cambia }

 Vídeo del Funcionamiento:

-->

Laboratorio 3

El objetivo de este laboratorio es controlar 6 LEDS desde el Arduino, un LED encendido quese mueve en forma continua de izquierda a derecha, usando los valores de dos potenciómetros para controlar los tiempos que el LED permanece encendido y apagado.

Herramientas:

-1 computador

-software "arduino"

-software "fritzing"

-Hardware Arduino UNO

-6 Leds

-6 Resistencias

-2 potenciometros

-Protoboard

-alambre para protoboard





Diagrama Esquemático:






















Diagrama en protoboard:
















Imagenes del Montaje:




























Código en Arduino:
int led [6]={2,3,4,8,9,10};
int x,y,pot1,pot2;
// the setup routine runs once when you press reset:
void setup() {
  for(int i=0;i<6;i++)
    pinMode(led[i], OUTPUT);
    pinMode(A1, INPUT);
    pinMode(A2, INPUT);
}
// the loop routine runs over and over again forever:
void loop() {
  for(int i=0;i<6;i++)
    proceso(i);
  for(int i=4;i>0;i--)
    proceso(i);
pot1=analogRead(A1);
  x=map(pot1,0,1023,0,20);


  pot2=analogRead(A2);
  y=map(pot2,0,1023,0,20);
}
void proceso(int i)
{


  digitalWrite(led[i], HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(x);               // wait for a second
  digitalWrite(led[i], LOW);    // turn the LED off by making the voltage LOW
  delay(y);
}

Vídeo del Funcionamiento:
